鉄道技術展にて「バラスト止付トラフ」を展示します！

こんにちは、ケーブル収納アドバイザーの藤井です(^O^)

ほんとに日に日に寒くなってまいりました。秋ですね。

皆様、体調を崩さないように、スポーツの「秋」・食欲の「秋」・読書の「秋」などなど、、、

「秋」を満喫して下さ～い。

いろんな「秋」がある中、フジプレコンは、展示会の「秋」を皆様にお送りします。

第4回　鉄道技術展

11月11日(水)から13日(金)まで、それぞれ10：00～17：00、

幕張メッセ4・5・6ホールで開催される【第4回鉄道技術展】に、

フジプレコンも出店します(^O^)／

展示会の詳しい情報はこちらをご覧ください。

↓

http://www.mtij.jp/

今回は、「バラスト止付トラフ」と「簡易型トラフ橋」を展示します。

ここでは、「バラスト止付トラフ」についてご紹介します(^O^)／

現場でトラフルートがバラストに埋もれていて困ったことありませんか？

ケーブル工事や保守を行う皆様、

1.探す

バラストに埋もれているトラフを探すのが大変！

2.バラスト掻き

トラフ上のバラストを掻き集めるのはすごく大変！

3.運搬

ざるに小分けにしたバラストを運搬、スペースもとるし大変！

4.作業中に

バラストが蓋をあけたときトラフの中に崩れてきて大変！

このような事で困った事、ありませんか？

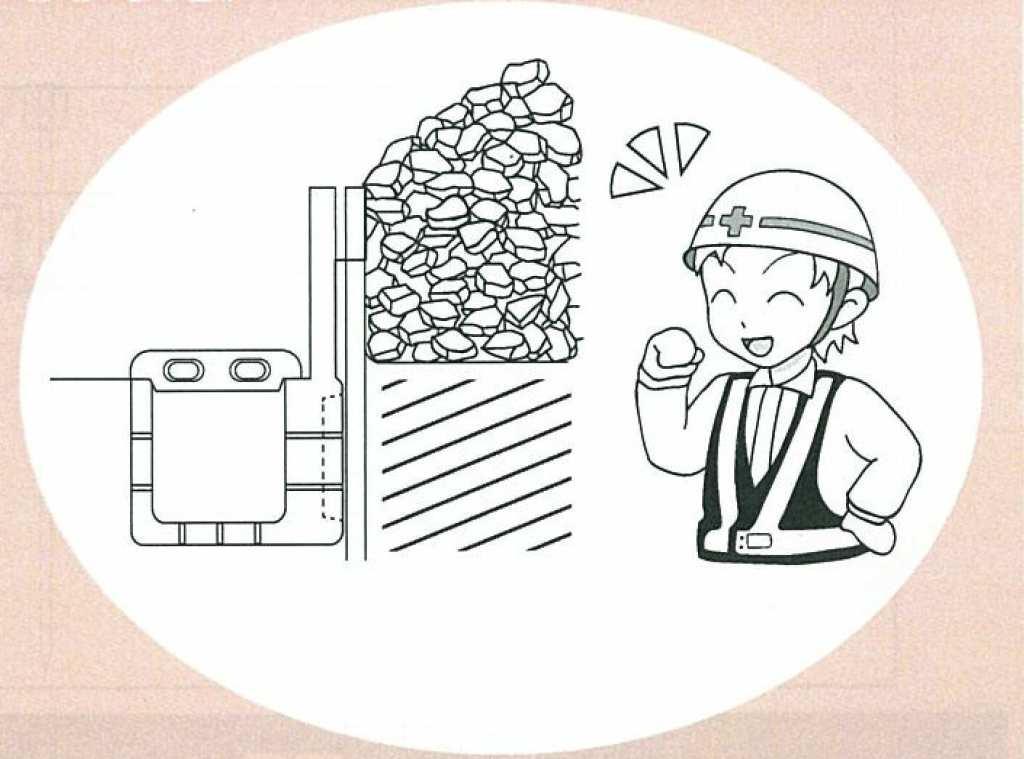

「バラスト止付トラフ」で問題解決！！

トラフ本体の側面(片側)を高くしてバラスト止板を付けました。

バラスト止付トラフを使用することにより、トラフルートがバラストに埋もれる事がありません。

なので、バラスト掻き、運搬作業がなくなります。

蓋を開けた作業中にもバラストが崩れ落ちてくることもないので、

安心して作業ができます。

バラスト止付トラフのサイズは、

J95タイプをL1000で、

J150タイプをL500でご用意しています！！

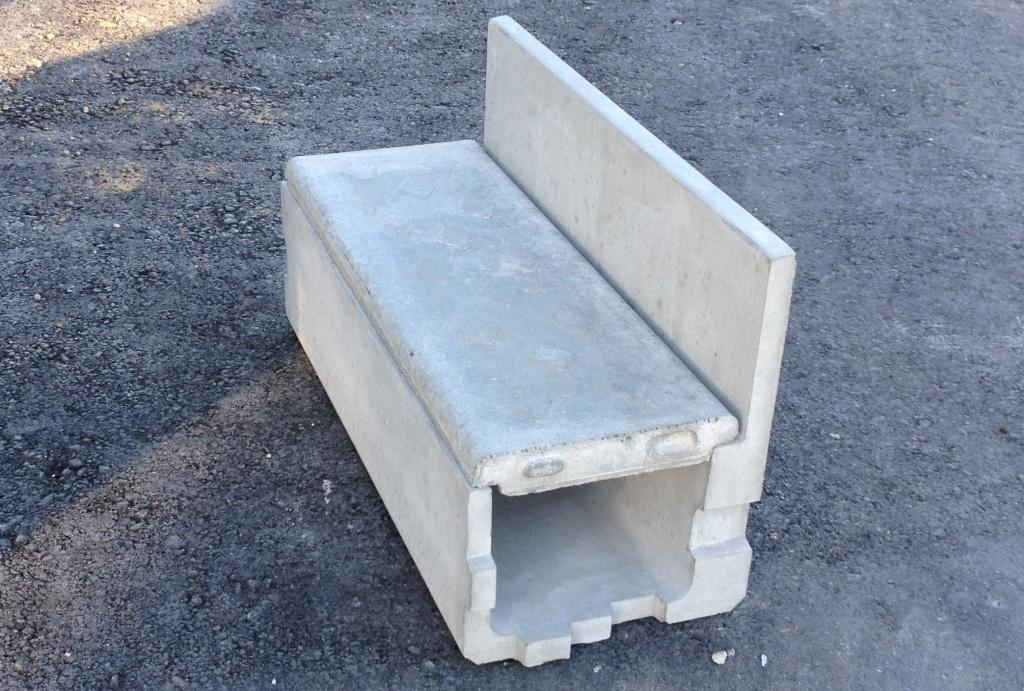

バラスト止付トラフJ95タイプ

バラスト止付トラフJ150

ここがポイント！

蓋は、従来のJRCケーブルトラフJ95及びJ150と同じですから、

本体の交換だけで、蓋はそのままご使用可能です。

本体も、従来のJRCケーブルトラフJ95及びJ150と端部が同形状ですから、

ハンドホールやJMBを使用せずにそのまま接続可能です。

J95タイプの断面比較図

つまり、現在JRCケーブルトラフJ95もしくはJ150をご使用頂いているルートで、

バラストの量が多いなと感じている区間だけ、

本体のみをそのまま接続で交換が可能なんです！

施工

トラフ本体敷設後、

①「杭固定金物」をトラフのバラスト止板外側に、L500ピッチで設置します。

(J95タイプの場合はトラフのジョイント部とトラフのセンター、

J150タイプの場合はトラフのジョイントを目安に設置)

②「杭(L710)」を杭固定金物に差し込み地面に打ち込みます。

杭と杭固定金物

杭固定金物を設置し杭を施工しているところ

「杭」は、アース棒を打ち込む際に使用する「電動ハンマ」(発電機必要)で施工可能です。

電動ハンマ

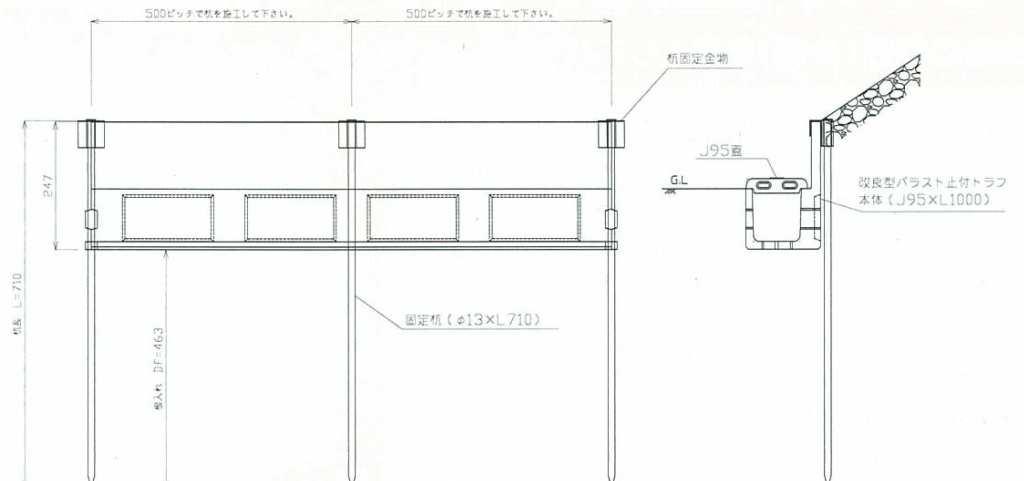

J95タイプの施工参考図です。

「杭」と「杭固定金物」は、J95タイプの場合は、トラフの組数×2＋終点に1組、

J150タイプはトラフの組数＋終点に1組必要になります。

「杭」はL710ありますので、埋設ケーブルの確認をして頂きました後にご施工下さい。

技術展当日ブースでは、

セットイメージ

当日は、写真のようにセットを組んで、実際のバラストもお持ちして、展示します。

もちろん、製品単体も展示しますので、生で見て・触って・持ってみて下さい。

ケーブル収納アドバイザー一同、皆様にお会いできるのを楽しみにしています。

是非、お立ち寄りください、おまちしていま～す(^O^)／
